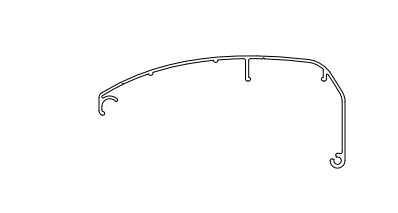

正文摘要:本帖最后由 天不生我李淳罡 于 2025-2-10 15:09 編輯 4 U9 `4 N) H0 k. _0 {' Z * ~5 A# s! t/ B Z6 F' v7 i J9 u工程圖中，圓弧上面有孔位該怎么體現出來，并可以尺寸標注（用投影視圖是 ... |
| 轉成二維圖想怎么標注都可以，加工肯定走三維了 |
| 在對應的垂直視圖應該能標出來吧，這種曲面的其實標了也沒啥意義，加注釋就行了，最后肯定是要發3D圖的 |
| 無法標注你就手動畫上去個圓 |
天不生我李淳罡 發表于 2025-2-10 15:339 `9 s. y* ~6 a) j( ^ 孔不多就可以多出幾個視圖啊; P4 n6 a+ q1 D8 X |
wtangzz147 發表于 2025-2-10 15:16( c7 F, Q% U1 J; o" ` 這個圖在其他位置也是有孔位的，如果更改視圖位置，那別的孔也就會變成這個樣子了 |
| 要么視圖要垂直孔的軸線，要么用注釋引根線手動輸入孔徑去標注 |
