| 學習了，繼續關注中，請大俠繼續發表高見 |
|
多謝各位啦！我想用杠桿放大位移，就不用這么大的凸輪。這方法可行嗎？ 運動方式是‘往復運動’，推力也不用很大。 |
| 只要基圓大到保證壓力角小于30度就好。 |
|
本帖最后由 葉飄零 于 2011-3-26 09:35 編輯 什么運動曲線啊？擺動還是直動�。客廨喞�是內輪廓？還是槽凸輪？這么大的位移直動MS的話大概265的半徑了，純屬查諾模圖估算的，應該誤差不大。精確計算的話你的數據不全的，這么大的位移如果時序圖允許的話建議增大推程角減小回程角，這樣可以使基圓減小很多的 |
| 關注中�。。。。。。。�！ |
|
本帖最后由 wryp 于 2011-3-25 18:02 編輯 實現不了，除非R=0，并且沖擊太大。。。。。。。。。。。折點處的加速度你算算？ |
| 關注中，請明白的大蝦講解一下 |
|

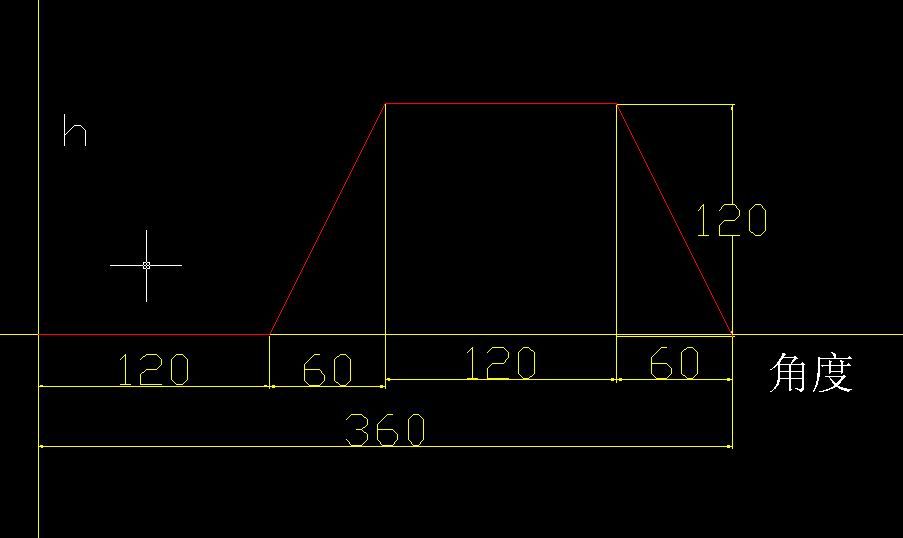

凸輪3-3.6秒轉一圈，要多大的基圓半徑才合適？ |
