CH桿使用鏈傳動或者帶傳動，電機驅動。不就可以勻速來回往返了嗎？

勻速是不能實現的 這種結構

主動件E的位置決定了從動件有急會特性，按圖中所示的機構安裝方法來回的運行速度不一樣，疊的質量肯定就不一樣了�？梢园袳的位置往下移動同時加長DH桿，可以緩解這種情況

阿翠18 發表于 2014-12-19 21:37
是的，A段是固定的，雙鏈條形成的環式鏈帶送料，產品有一定的彈性，主要是前進速度和后退速度應該不一樣才 ...

折疊后的料層可以理解為機構終端的路徑，我覺得其速度應該是恒定的。
你說的前進和后退的速度不一樣，我理解是類似與刨床的機構。
但是進料速度是不一樣的，會不會在某些部位發生偏離預期的折疊？
這個"推送‘機構是否可以加個類似與縫紉機推布的機構？
現場的情況不了解，僅供參考’

水水5 發表于 2014-12-19 19:41
在軌道上的前進速度可以通過改變凸輪的形狀來實現。
你這個是怎么送料的？A段是固定的？
我覺得凸輪機構要 ...

是的，A段是固定的，雙鏈條形成的環式鏈帶送料，產品有一定的彈性，主要是前進速度和后退速度應該不一樣才可以實現折疊吧

在軌道上的前進速度可以通過改變凸輪的形狀來實現。
你這個是怎么送料的？A段是固定的？
我覺得凸輪機構要想保證線速度恒定，比較困難�？梢园沿Q直和水平動作分開實現

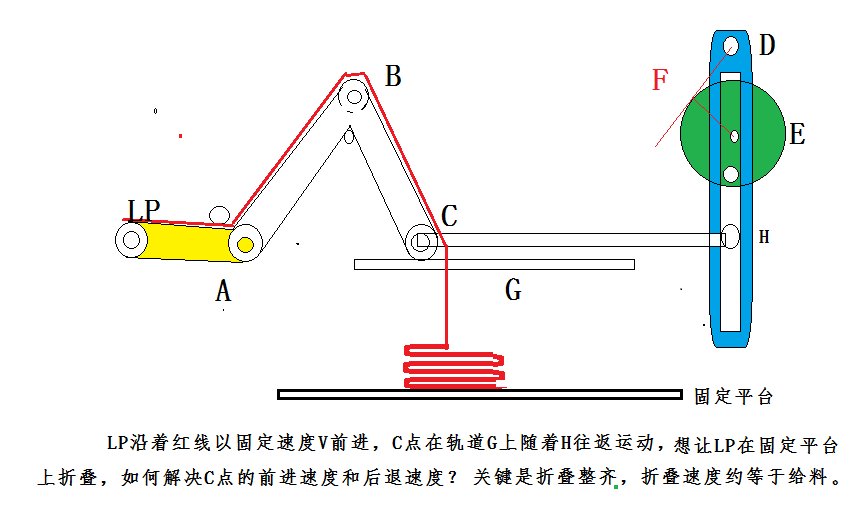

可以懸賞嗎？也可以私下給的。   這是個把產品折疊在固定平臺的小機構，有人做過嗎？請教�。。”救诵氯�，請各位多指導指導！
