山中漁人 發表于 2015-6-18 10:51
建議改用臺式小型沖床！

好的,謝謝
!

學習學習

借鑒一下你的經驗，非常感謝分享

建議改用臺式小型沖床！

導向軸安裝只能固定一頭，你這樣上下都固定，加工精度保證不到的話，你的導向軸就不是垂直的，氣缸遇到側向力當然卡死

就折成U型的嗎？鋼管的彎管器見過沒？為什么一定得做成氣缸沖壓一樣

這種屬于哪種設計？氣缸？鈑金用？隔行如隔山，完全看不懂

dymeaststar 發表于 2015-6-17 13:52

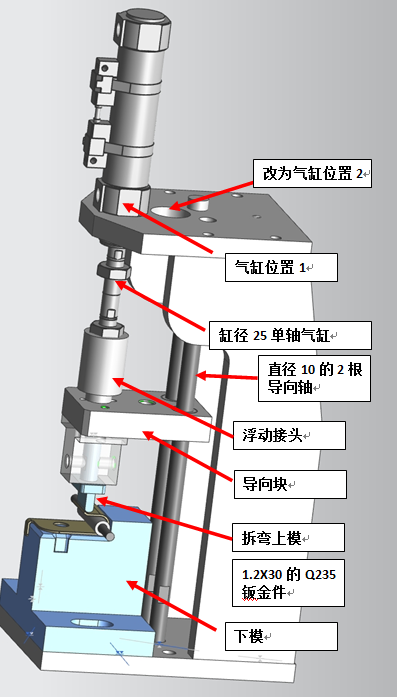

你這個前面氣缸會對后面導向軸形成一個力臂，結構內整體有旋轉的趨勢，會導致導向軸卡死。

是的，問題就是這樣的，我打算三個點做成一條線。

你這個前面氣缸會對后面導向軸形成一個力臂，結構內整體有旋轉的趨勢，會導致導向軸卡死。
