傳熱三種方法，對流 輻射 熱傳導

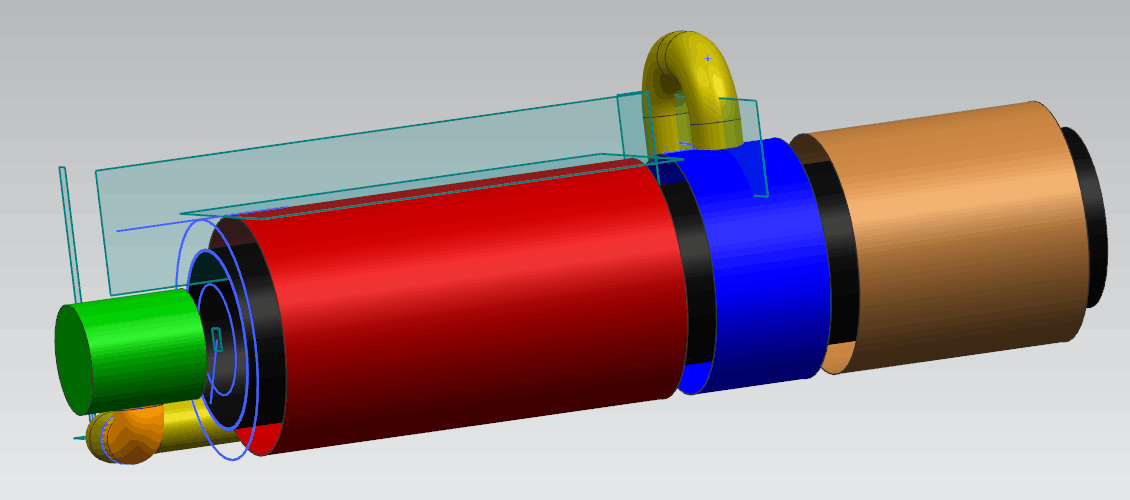

首先，從紅色加熱部分出來是600度，要降到室溫，需要多長時間，就可以確定冷卻的功率，冷卻方法和介質
如果要利用余熱，青色部分確實要分成兩部分，一部分冷卻介質被加熱到前面綠色預熱的溫度
另一部分達不到綠色部分的預熱溫度，所以沒有辦法利用，只有合理排放了

完全沒有思路，看各位大俠出招

wl7263920 發表于 2016-12-14 10:52
我覺得可以設定兩級冷卻區應該可以利用風冷，一級冷卻設定600-300度，用循環風機把把冷卻后的熱風抽到后面 ...

暫時還沒想到

我覺得可以設定兩級冷卻區應該可以利用風冷，一級冷卻設定600-300度，用循環風機把把冷卻后的熱風抽到后面預熱，300度以下做為2級冷卻，因為你要降到常溫，冷卻介質的溫度自然也是常溫，沒法利用，直接排走

wl7263920 發表于 2016-12-14 10:45
冷卻產生的廢棄感覺很難利用，比如水冷的水蒸氣，氣又多，風又大，氣溫又低，自然不好利用了，還搞的車間全 ...

其他的冷卻我就不知道了

冷卻產生的廢棄感覺很難利用，比如水冷的水蒸氣，氣又多，風又大，氣溫又低，自然不好利用了，還搞的車間全是白花花熱氣，一般直接抽走。風冷就感覺完全沒法利用了，太大風，溫度又低

大俠的問題學習了，不好瞎說，鹽溶液熱交換可以吧，鹽溶液吸收熱量溫度達500度是可能的吧。

樓主的方案關鍵在于怎樣更好的利用青色區的熱量。怎樣利用不是太清楚，但感覺黃色的回流管應該加個單向閥吧，防止熱量向反方向留去。

1，大俠這是個熱處理爐嗎？工件什么狀態，大型體件？
2，使用時每段能不能單獨封閉開來？
3，風冷循環應該考慮。
4，廢氣，能不能考慮風循環中間加個廢氣（有害氣體）吸收裝置。
